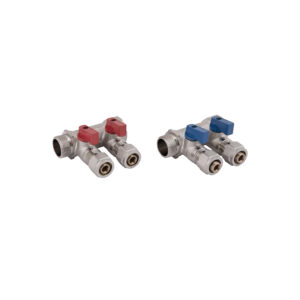

Коллектор для теплого пола CRISTAL 1Gх1/2 – 3-ой с перекрытием (NM-1016)

Коллектор CRISTAL 1Gх1/2 *16 – 3-ой (под 35*) с перекрытием (NM-1016)

Количество выходов:-3
Резьба коллекторной балки: 1″ дюйма
Диаметр выхода на трубу:- 16

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Параллельное соединение сантехнических приборов посредством специального распределительного коллектора существенным образом облегчает их эксплуатацию. Коллекторная разводка позволяет сконцентрировать все подключения в одном месте, сохраняя при этом их независимость друг от друга. Таким образом, в случае необходимости отключить ту или иную ветку это можно сделать, не нарушая функционирование всей системы.
Коллектор – это попросту труба, у которой есть выходы для подключения других трубопроводов:

С двух сторон на коллекторах есть резьбы наружные или внутренние. Коллекторы бывают на разное количество контуров: от двух и больше.

Когда необходимо плавное регулирование потоков рабочей среды, необходим коллектор типа, оснащенный встроенными вентилями.

Коллекторы предназначены для распределения потока среды по отдельному
прибору или группе приборов, контуру или петле «теплого пола», отдельных частях или ветвях системы.
Коллекторы CRISTAL могут использоваться на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам элементов коллекторных систем.
Коллекторы с регулирующими вентилями позволяют сбалансировать расходы
по потребителям.
Коллекторы с шаровыми кранами дают возможность отключать каждого
отдельного потребителя.
К коллекторам могут присоединяться стальные, полимерные, металлополимерные и медные трубопроводы.

Конструкция коллекторов с вентильным перекрытием CRISTAL содержит латунный никелированный корпус 1. Вращение латунного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой EPDM-прокладкой 5, которая крепится к штоку винтом. Шток фиксируется пружинной скобой 7. В качестве сальникового уплотнения штока используются два кольца 6 из EPDM. Латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM 8. Регулировка расхода через вентиль производится вращением ручки 9, выполненной из пластика ABS.

Преимущества использования коллектора CRISTAL:
-давление в трубах будет выровнено по всему помещению.
-отопление дома будет производиться равномерно
-стабилизация давления в трубопроводе:
- отсутствие температурных перепадов при одновременной работе нескольких устройств;
- обособленность каждого подключения, что позволяет при необходимости заблокировать определённую ветку, не нарушая функционирование всей системы;
- возможность организации скрытого трубопровода;
- удобство и безопасность эксплуатации;
- возможность контроля и регулирования технических параметров подключённых систем (например, у разводок для тёплого пола).
